鐵渣破碎機是一種能夠?qū)㈣F渣物料破碎再利用的礦山設備，由動顎和靜顎兩塊顎板組成破碎腔，通過模擬動物的兩顎運動來完成鐵渣破碎作業。鐵渣破碎機的出現極大的減少了鐵渣金屬能源的浪費，改善了鐵渣的應用環境，推動了鐵渣應用領域的不斷創新。我公司生產的鐵渣破碎機因運轉平穩可靠、維護量少、操作簡單受到了用戶的一致好評。

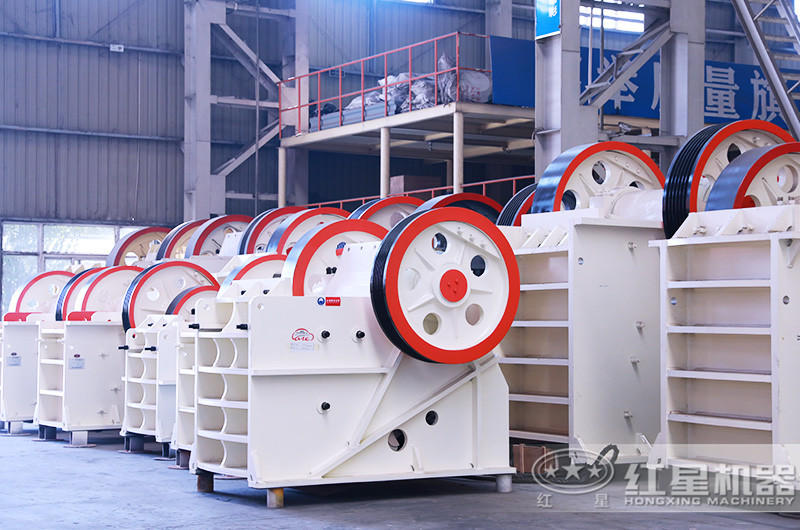

鐵渣破碎機
鐵渣破碎機性能優勢
能耗低
在生產過程中能夠?qū)崿F(xiàn)單機節能15%～30%，系統節能一倍以上。
性能穩定、工作可靠
后期維護簡單便捷，投入少，能為用戶帶來更高的經濟收益。
破碎腔深且無死區
能夠有效提高生產效率，單位生產時間內，產量更高。
耐磨性能好
所有的易損件均采用良好耐磨鋼材，有效減緩設備生產過程中產生的磨損，延長設備的使用壽命。
工作原理
設備的運轉需要電動機的帶動，電動機帶動皮帶輪的運轉，進而帶動整機的運行。設備平穩運轉后，在振動給料機的輸送下將鐵渣物料送入破碎腔，設備運轉過程中，偏心軸的運轉會使動顎做上下運動，當動顎顎板上升時，肘板與動顎間夾角會變大，動顎顎板會向固定顎板靠近，進而將處于兩顎之間的物料擠壓破碎。反之，當設備的動顎顎板向下運動時，肘板與動顎夾角變小，動顎顎板離開固定顎板，完成破碎的物料從破碎腔下排出即為成品。
技術參數

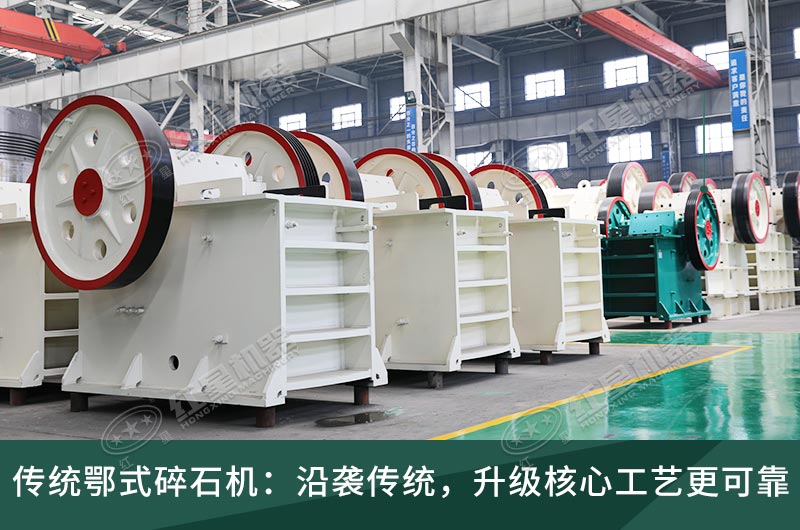

- 顎式破碎機
- 德版顎式破碎機
- 顎破履帶移動破碎站
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 進料口尺寸 | 最大進料粒度 （mm） | 出料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸 長×寬×高 （mm） |
| HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
| HD86(69) | 580×860 | 500 | 50-150 | 60-280 | 8P 75 | 2200×1754×1810 |
| HD98(751) | 680×980 | 630 | 75-175 | 110-410 | 8P 110 | 2660×1960×2175 |
| HD110(912) | 850×1100 | 750 | 100-200 | 170-550 | 6P 132 | 2960×2381×2556 |
| HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | WT96 | WT106 | WT120 | |
| 運輸外形尺寸 | 長度 | 14200mm | 14900mm | 15200mm |
| 寬度 | 2900mm | 3000mm | 3200mm | |
| 高度 | 3470mm | 3600mm | 3700mm | |
| 重量 | 38t | 50t | 65t | |
| 給料機 | 料斗容積 | 5m³ | 5m³ | 6m³ |
| 裝載高度 | 3900mm | 4100mm | 4300mm | |
| 給料機型號 | GZDT3895 | GZDT1145 | GZDT1245 | |
| 出土皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 破碎機 | 型號 | CJ96 | CJ106 | CJ120 |
| 進料口 | 930×580mm | 1060×700mm | 1200×870mm | |
| 最大進料尺寸 | 480mm | 560mm | 700mm | |
| 主皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 除鐵器 | 型號 | RCYQ-8 | RCYQ-10 | RCYQ-10 |
| 柴油發動機 | 功率 | 96kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 112.9kw | 141.4kw | 196.2kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
